本文詳細講解了德國Diebold CentroGrip?筒夾刀柄夾頭和夾緊螺母的組裝和拆卸。請仔細閱讀后，按照步驟進行操作，以免因操作失誤造成不必要的損失。
重要提醒: 在CentroGrip? 筒夾刀柄安裝使用前，請先對筒夾、螺母、刀柄進行清潔。
組裝夾頭和夾緊螺母： 將夾頭的凹槽卡在鎖緊螺母的鎖緊卡槽內，沿相反的方向傾斜夾頭，直到聽到咔嗒聲。然后將裝有夾頭的鎖緊螺母擰在刀柄螺紋上， 之后用扭矩扳手擰緊鎖緊螺母。
建議扭矩：
|
Collet |
?(mm) |
Tightening Torque 扭矩 (Nm) |
|
|
|
|
MR |
MRM |
|
MR11 |
1,0-2,9 |
|
8 |
|
|
3,0-6,0 |
|
16 |
|
MR16 |
1 |
8 |
8 |
|
|
1,5-3,5 |
20 |
20 |
|
|
4,0-4,5 |
40 |
24 |
|
|
5,0-10,0 |
56 |
24 |
|
MR25 |
1,0-3,5 |
24 |
|
|
|
4,0-4,5 |
56 |
|
|
|
5,0-7,5 |
80 |
|
|
|
8,0-16,0 |
104 |
|
|
MR32 |
2,0-2,5 |
24 |
|
|
|
3,0-20,0 |
136 |
|
最大扭矩不得超過建議的擰緊扭矩25％。 較高的夾緊力意味著筒夾刀柄上的負載更大。

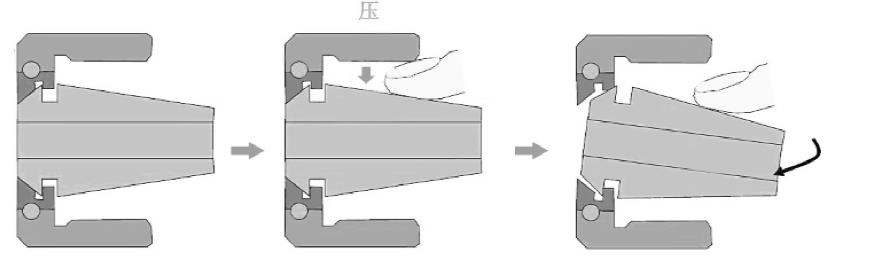

拆卸夾頭和夾頭螺帽：
將鎖緊螺母從刀柄上取下后， 輕按夾頭的前部，同時側向推夾頭的后部，將夾頭取下。
