瑞典IVF冷卻特性測試儀探棒采用1.5mm的K型熱電偶，以便更好的導(dǎo)熱，采用通用的接口，便于更換探棒。探棒符合ISO 9950,ASTM D 6200-01和ASTM D 6482-06標(biāo)準(zhǔn)。為保證探棒性能的穩(wěn)定性，請在規(guī)范操作下對探棒進(jìn)行日常維護(hù)。

1、新探頭的初始化

為了得到穩(wěn)定的結(jié)果，新探頭在剛開始使用之前，應(yīng)通過至少3-6次的模擬淬火做鈍化處理。通常，探頭直接從850℃淬入校準(zhǔn)油中且在兩次淬火之間應(yīng)按要求清洗（參見2）；如不做這一步，得出的實驗結(jié)果明顯有差別，見如下曲線：

2、探棒清洗

在完成每次淬火測試時，探頭應(yīng)從油中移出并使它冷卻到50攝氏度以下，使用異丙醇清潔探頭表面，然后用干紙巾擦干；

3、探棒的校準(zhǔn)

一般比較大冷卻速度偏離初始狀態(tài)的±3%，850攝氏度冷卻到600攝氏度用時不能偏離參考曲線的±1秒，400攝氏度時±2秒，200攝氏度時±3秒，否則就需要對探棒做重新校準(zhǔn)的工作。

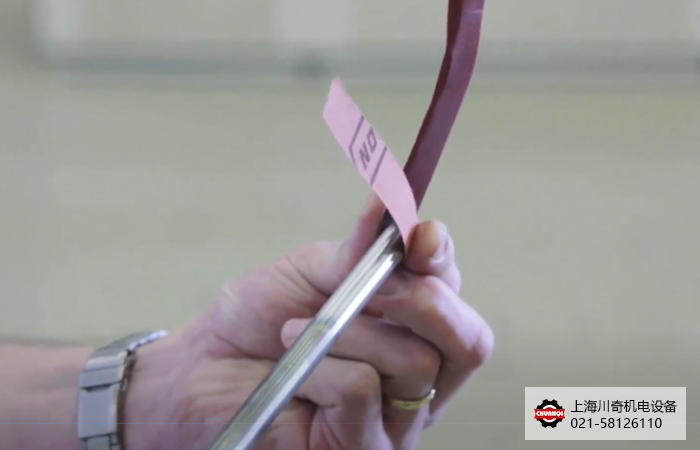

4、探頭的打磨

使用180-220目的砂紙對探頭表面進(jìn)行粗磨，使用320-600目的砂紙對探頭進(jìn)行精磨，磨掉探頭表面的疏松層，然后多次直接從850攝氏度淬入油中模擬淬火，形成穩(wěn)定的氧化膜，得到穩(wěn)定可重復(fù)的實驗結(jié)果。

測試油基和水基的探棒使用壽命不同，如：探棒在聚合物淬火液中可以使用100-150次，在淬火油中可以使用200-300次，建議進(jìn)行區(qū)分，不混合使用。

如果您有任何關(guān)于瑞典IVF冷卻特性測試儀的問題，請聯(lián)系我們，我們會全力幫您解決！

• 上一個：美國ACI加油小車，您真的了解它嗎？
• 下一個：淬硬性和淬透性詳解！
